Technische gegevens
x-Weg: 800 mm
y-Weg: 600 mm
z-Weg: 500 mm
Gesamtleistungsbedarf: kW
Maschinengewicht ca: t
Raumbedarf ca: m
A N G E B O T
Wir können Ihnen ab Lager, Irrtum und Zwischenverkauf vorbehalten, unverbindlich anbieten :
HERMLE

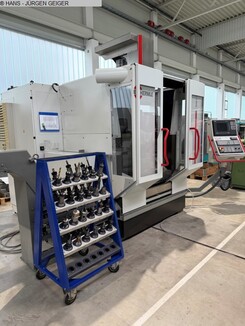

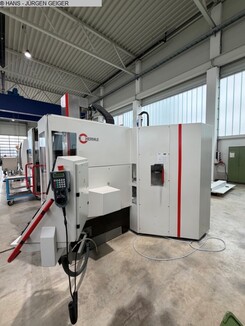

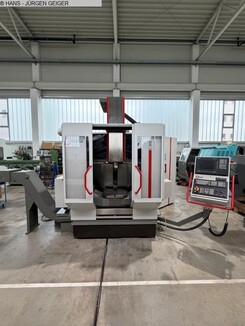

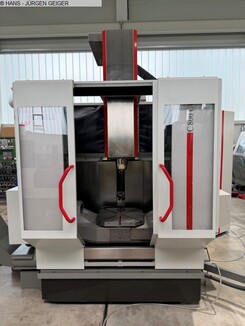

5 Achsen Universal Bearbeitungszentrum in Gantry – Bauweise mit Schwenkrundtisch
Type C 800 U
Baujahr 1998 12648
______________________________________________________
Fräskopfweg längs X-Achse 800 mm
Fräskopfweg quer Y-Achse 600 mm
Fräskopf senkrecht Z-Achse 500 mm
NC-Schwenkachse A-Achse -20 / +90 °
NC-Rundtisch C-Achse 360.000 °
Ausladung der Vertikalspindel max. ca. 600 mm
Einbauhöhe unter Spindel max. ca. 100 / 600 mm
Tischgröße (Schwingkreis Ø 630 mm) 540 x 540 mm
Werkstückgewicht Tisch maximal ca. 300 kg
Spindelaufnahme SK 40
Spindeldrehzahlen vertikal, stufenlos regelbar 18.000 U/min.
Vorschübe/Eilgänge stufenlos 2 – 35.000 mm/min.
Vorschubkraft ca. 11/16 Nm
Spindelantrieb 15 kW
Gesamtantrieb ca. 37 kW - 400 V - 50 Hz
Gewicht ca. 8.000 kg
Zubehör / Sonderausstattung:
• Kompakte, modifizierte Gantry Bauweise mit 3 Achsen im Fräskopf für Vorschübe bis zu 35 m/min. Alle Antriebe und Führungen sind außerhalb des Arbeitsbereichs.
• Maschinenbett aus Mineralguss mit hohen Dämpfungs-Eigenschaften, fundamentfreie Aufstellung, hohe statische und dynamische Stabilität.
• SIEMENS 5-Achsen-Bahnsteuerung Type 840 D mit Grafik und allen modernen Programmieroptionen für volle 5 Achsen Bearbeitung von komplizierten Werkstücken mit elektronischem Handrad

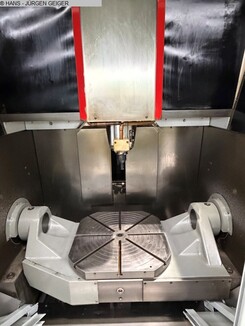

• NC-Schwenkrundtisch (C-Achse 360.000° / B-Achse -20/+90°) Ø 630 mm
• Stabiler Vertikalkopf mit HERMLE Frässpindel bis 18.000 U/Min. mit aut. Schwenkdüsen Block
• Werkzeugwechsler mit erweiterten (Beistell-) Magazin für bis zu 87 Werkzeuge,
• Kühlmitteleinrichtung mit Späneförderer, Ölnebelabsaugung mit Filter, Komplettumhausung
• Reichhaltiges Zubehör inklusive ca. 50 Werkzeughalter, Bedienungsanleitungen.
Zustand : sehr gut – Maschine unter Strom vorführbereit
Ein Video der Maschine finden Sie in Kürze hier (bitte auf den Link klicken):
https://www.geiger-germany.com/images/videos/HERMLE C 800 U/vid.mp4
Lieferung : ab Lager – sofort möglich, FCA Metzingen
Zahlung : rein netto – sofort nach Rechnungserhalt, vor Lieferung der Maschine
