Technische gegevens
Schleifdurchmesser: 250 mm
Schleiflänge: 650 mm
Spitzenhöhe: 125 mm
Gesamtleistungsbedarf: 13 kW
Maschinengewicht ca: 3500 t
Raumbedarf ca: m

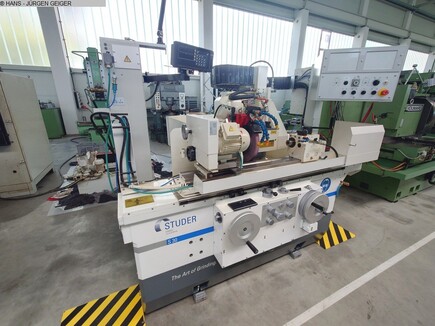

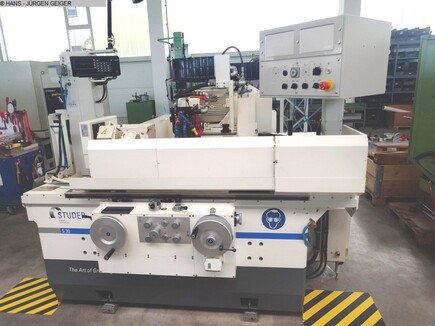

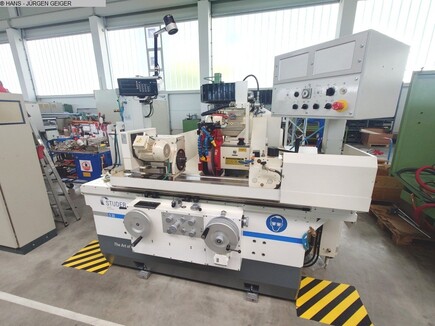

STUDER (CH)
Hydraulische Hochgenaue Universal Außen- & Innen-Rundschleifmaschine
Type S 30-1
Baujahr 2011 1019-3956
Spitzenhöhe/Schleif-Ø 125 / 250 mm
Spitzenweite/Schleiflänge Z-Achse 700 / 650 mm
Gewicht zwischen Spitzen, fliegend 130 kg
Tisch-Geschwindigkeit 50 – 5000 mm/min
Kleinster aut. Weg 1,5 mm
Umsteuerverzögerung 0 – 6 s
Tisch schwenkbar 0 - 10 °
Quer-Verfahrweg X-Achse 315 mm
Schnell-Verfahrweg 60 mm
Vorschub 0,012 – 6 mm/min
Ausfunkzeit 0 – 6 s
Universal-Revolver-Schleifspindelstock
Schwenkbereich B-Achse,manuell 0 – 180 °
Schleifscheibenmaß: Bohrung x Breite x Æ 127 x 63 x 400 mm
Umfangsgeschwindigkeit max. 35 m/s
Innenschleif-Vorrichtung für Riemenspindel Ø 100 mm
Werkstückspindelstock mit hydrodynamisch gelagerter Spindel
Aufnahmekonus / Spindelbohrung MK 5 / 30 mm
Drehzahlen 60 / 175 / 270 / 600 U/min
Spindelantrieb 5,5 kW
Gesamtantrieb 10 kW - 400 V – 50 Hz
Gewicht ca. 3.000 kg
Zubehör / Sonderausstattung:
• Konventionelle elektrohydraulische Steuerung und Antriebe mit großem Regelbereich und hoher Auflösung
• MAGNESCALE 2 Achsen Digitalanzeige für Z- und X-Achse. X-Achse (Linear- / Durchmesser-Maß).
• Vollautomatische Zyklen für Einstechschleifen, Längsschleifen, Innenschleifen mit Eilgang, Schruppen, Schlichten, Feinschlichten, Ausfunken (sowie vorbereitet Körperschall-Sensor und einer Meß-Steuerung)

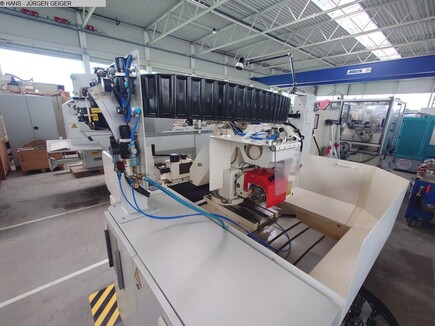

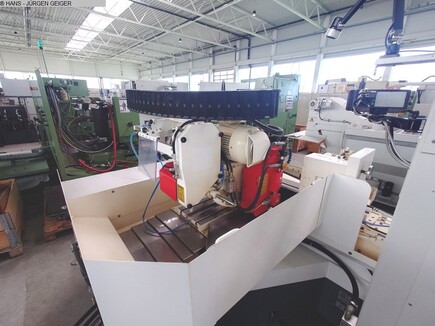

• Revolver-Schleifspindelstock mit B-Achse, manuell schwenkbar 0 – 180 °, mit Außenrundschleif-Spindel links, 5,5 kW und Innenrundschleif-Spindel mit Ölnebel Schmierung Ø 100 mm, 40.000 U/min, 1,5 kW
• Werkstückspindelstock, hydrodynamisch gelagerter Spindel, schwenkbar 90°, Sinuslineal, Luftabhebung.
• Präzision Reitstock mit vorgespannter Pinole und Feinverstellung zu Zylindrizitätskorrektur
• Maschinenbett aus Mineralguß GRANITAN S103 für hohe Steifigkeit und Schwingungsdämpfung.
• Einstellbares Abrichtgerät für den Reitstock, abklappbares Abrichtgerät für den Tisch, Schwenkbares Abrichtgerät für den Tisch
• Spannzangeneinrichtung mit vielen SCHAUBLIN Präzisions-Spannzangen Ø 1 – 25 mm
• Weiteres reichhaltiges Zubehör wie 2 Stück Schleifscheiben-Flansche, div. Innenschleifdorne, 2 Stück Planscheiben, Auswuchtdorn, div. Spitzen und Dorne, MK-Hülsen, Abdeckungen, Hilfsscheibe, diverse Spritzschutzbleche, Große Bandfilter-Kühlmittelanlage, etc.
Zustand : sehr guter Zustand, nur 7.515 Betriebs-Stunden ! Hochpräzise und universelle Maschine !
Video: https://www.geiger-germany.com/images/videos/STUDER-S30-1/vid.mp4
Lieferung : ab Lager, FCA Metzingen Zahlung : rein netto - nach Rechnungserhalt
