Technische gegevens
Schleifdurchmesser: 250 mm
Schleiflänge: 600 mm
Spitzenhöhe: 125 mm
Schleifscheibendurchmesser: 500 mm
Schleifscheibenbreite: 80 100 mm
Bohrung: 2032 mm
Werkstückspindelkegel: MK5
Werkstückspindeldrehzahl: 20-400 U/min
Werkstückspindel - Bohrung: mm
Werkstückspindelstock schwenkbar /-: 360 °
Schleifspindelstock schwenkbar /-: 0 °
Schleifspindeldrehzahl: U/min
Zustellung hubweise: 0-999 mm/Ø
Zustellung fortlaufend: 0-999 mm/Ø
Tisch schwenkbar /-: 10 °
Längsbewegung des Tisches: 700 mm
Tischgeschwindigkeit: 002-6 m/min
Werkstückgewicht zwischen Spitzen: 130 kg
Werkstückgewicht max - fliegend: 130 inkl Spannung kg
Querweg: 270 mm
Reitstock-Pinolenaufnahme MK: 3
Pinolenweg: 30 mm
Gesamtleistungsbedarf: 55-75 kW
Maschinengewicht ca: 27 t
Raumbedarf ca: m
Überholt nach Kellenberger Richtlinie inklusive
neuer, moderner sowie zukunftssicherer Steuerung.

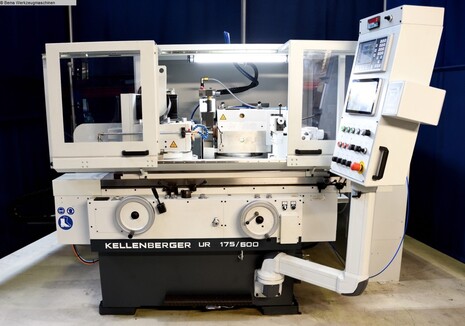

Foto von bereits gelieferter Maschine.
-Die Bedienung über das Touch-Panel ist denkbar einfach.
-Die Symbolik auf der Steuertafel ist praktisch identisch mit der
ursprünglichen Steuerung somit entfällt die Einarbeitung.
-Diagnosefunktion mit Anzeige von SPS Hinweisen und den digitalen I/O
-Abrichtfunktion auf Kundenwunsch erweiterbar bzw. änderbar.
-Auf Wunsch orientierter Spindelhalt der Werkstückspindel möglich.
-Neuer Maximaler Zustellbetrag 40mm auf Wunsch noch erweiterbar.
-Digitalanzeige in 2 Achsen. Auflösung x-Achse 0,5my
Optionen:
-Drehgeber mit digitaler Anzeige im Werkstückspindelstock
-Drehgeber mit digitaler Anzeige im Schleifspindelstock (keine Höhenverstellung
mit Spindel möglich)
-Neue stabile Innenschleifvorrichtung Durchmesser 80mm oder 100mm
mit Höhenjustierung.
-Erhöhung der Spitzenhöhe auf max. 225mm
-Drehzahlregelung für die Schleifspindel
Inklusive:
-Neuer DGS Papierbandfilter
-Bedienwerkzeug
-Spannrohr für Futter
weiteres Zubehör auf Anfrage.
Maschine verfügt in der x-Achse über ein elektronisch gesteuertes Zustellsystem
mit Schrittmotorantrieb.
Hydraulische Tischlängs- und Eilgangbewegung.
Vielseitige Einsatzmöglichkeit in der Produktion beim Aussenrund- und
Innenschleifen oder für das Aussen-, Plan- und Innenschleifen in einer
Aufspannung von Einzelteilen.
Mögliche Optionen:
-Halbautomatische Abrichtzyklen für das Aussen- und Innenschleifen
-automatischer Abrichtkompensation.
-Messsteuerung
Die Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den
grundlegenden Sicherheits- und Schutzanforderungen wie in der BetrSichV 2015
genannt.
Eine Anhebung des erforderlichen Mindest-Schutzzieles ist mittels einer
Gefährdungsbeurteilung nach BetrSichV zu ermitteln.
