Dane techniczne
Schleifdurchmesser: 350 mm
Schleiflänge: 1000 mm
Spitzenhöhe: 175 mm
Gesamtleistungsbedarf: 13 kW
Maschinengewicht ca: 3 t
Raumbedarf ca: - m
A N G E B O T
Wir können Ihnen ab Lager, Irrtum und Zwischenverkauf vorbehalten,
unverbindlich anbieten :
ZIERSCH & BALTRUSCH

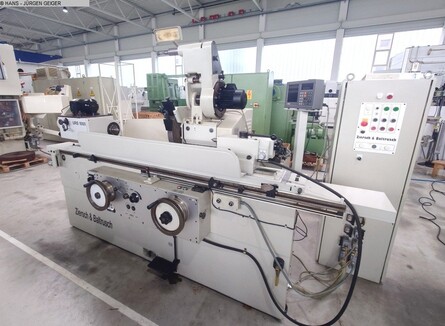

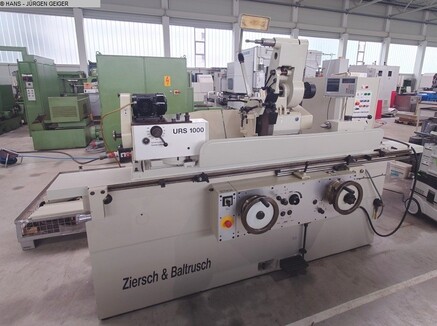

Universal Rundschleifmaschine mit Innenschleifeinrichtung und Digitalanzeige
Type URS 1000
Baujahr 1998
______________________________________________________
Spitzenhöhe / Schleif-Ø 115 / 300 mm
Spitzenweite / Schleiflänge 1.000 mm
Schleifbarer Innen-Ø 15 – 150 mm
Vorschub Längsschleifen 0,001 – 0,04 mm
Vorschub Einstechen 0,05 – 10 mm/min
Eilgangweg 40 mm
Schleifspindelstock schwenkbar + / - 30 °
Tischgeschwindigkeit stfl. hydraulisch 0,05 – 5 m/min
Haltezeit bei Umsteuerung 0 – 4 s
Tischschwenkung + / - 9 Grad
Schleifscheiben - Æ x Breite x Bohrung 400 x 63 x 127 mm
Umlaufgeschwindigkeit 33 m/s
Schleifspindeldrehzahlen 1.580 / 1750 / 1970 U/min
Werkstückspindelstock-Drehzahlen stufenlos 44 – 400 U/min
Werkstückspindelstock - Konus MK 4
Werkstückgewicht zwischen den Spitzen 120 kg
Gesamtantrieb ca. 13 kW - 400 V - 50 Hz
Gewicht ca. 3.000 kg
Zubehör / Sonderausstattung
• Einfache, gute und handliche Universal-Rundschleifmaschine mit allen
Zustellvarianten bei Tischumkehr bzw. im Einstechschleif-Verfahren.
• Automatischer Schleifablauf mit Eilgang / Zustellung / Ausfeuern und
danach automatische Rückstellung des Schleifsupports
• HEIDENHAIN Digitalanzeige für für X- und Z-Achse !
• Innenschleifeinrichtung einschwenkbar, schleifbarer Ø 15 – 150 mm
• Abrichtgerät am Reitstock angebaut, sep. Seitenabrichter
• Mikrometer-Anschlag zur genauen Einstellung der Tischposition.
(Einstechschleifen )
• Reitstock mit vorgespannter Pinole, Weg 28 mm und Feineinstellung
• Werkstück-Spannzangeneinrichtung mit großer Anzahl an Spannzangen
• Bandfilter-Kühlmitteleinrichtung, sep. Schaltschrank, sep. Hydrauik-
Aggregat

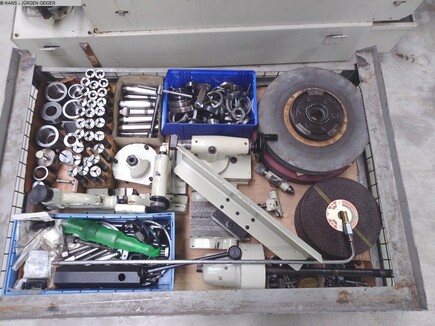

• Reichhaltiges Zubehör wie Schleifscheiben-Flansche, Auswuchtdorn, 1 Stück
offfene Lünette, 1 Stück geschlossene Lünette, div. Spitzen, div. Aufnehmer,
div. Mitnehmer, weiteres Zubehör und Bedienwerkzeuge, Bedienungsanleitung
Zustand : Gut bis sehr guter Zustand ! Für alle Schleifaufgaben geeignet !
Bitte klicken Sie in Kürze hier für ein Video der Maschine :
https://www.geiger-germany.com/images/videos/ZIERSCHuBALTRUSCH-URS1000/
vid.mp4
Lieferung : ab Lager, sofort möglich, FCA Metzingen
Zahlung : rein netto - nach Rechnungserhalt
Immer eine große Auswahl an Schleifmaschinen am Lager – bitte fragen Sie Ihren
Bedarf an !
Q U O T A T I O N
We are pleased to offer you ex our stock, subject to prior sale, and error in
technical :
ZIERSCH & BALTRUSCH
Universal Cylindrical & Internal Grinding Machine with Digital Read-Out
model URS 1000
year 1998
_____________________________________________________________
Center height / Grinding-Ø 115 / 300 mm
Center distance / Grinding Length 1.000 mm
Grindable Internal-Ø 15 – 150 mm
Feed rate with oscillating table 0,001 – 0,04 mm
Feed rate with plunge grinding 0,05 – 10 mm/min
Rapid traverse way 40 mm
Grinding head swivels + / - 30 °
Table speeds hydraulic, stepless 0,05 – 5 m/min
Dwell time at reversal 0 – 4 s
Table swivable + / - 9 Grad
Grinding Wheel - Æ x Width x Bore 400 x 63 x 127 mm
Peripheral Speed 33 m/s
Grinding spindle speeds 1.580 / 1750 / 1970 rpm
Workpiece spindle head, speeds, stepless 44 – 400 U/min
Workpiece spindle head - Taper MK 4
Workpiece weight between centers, max 120 kg
Total Power appro. 13 kW - 400 V - 50 Hz
Weight approx. 3.000 kg
Accessories / Special Features:
• Simple, high-quality and easy to handle universal cylindrical grinding
machine with all feed options when grinding with oscillating table or when
plunge grinding
• Automatic grinding cycles with rapid traverse, feed and spark-out,
followed by automatic resetting of the grinding head
• HEIDENHAIN digital read-out for X and Z axes !
• Swivel-in internal grinding attachment, grindable diameters from 15 to 150
mm.
• Dressing device mounted on the tailstock, separate side dresser.
• Micrometer stop for precise table position adjustment. (Plunge grinding)
• Tailstock with preloaded quill, 28 mm travel and fine adjustment
• Workpiece head collet chuck device with a large number of collets
• Belt filter coolant filtration unit, sep. control cabinet, sep. hydraulic
unit
• Extensive accessories such as grinding wheel flanges, balancing mandrel, 1
open steady, 1 closed steady, various centers, various holders, various
drivers, other accessories and operating tools, operating instructions
Condition : very good, universal machine for all sorts of grinding tasks !
Please click here to view soon a video of the machine running :
https://www.geiger-germany.com/images/videos/ZIERSCHuBALTRUSCH-URS1000/
vid.mp4
Delivery : immediately available, FCA Metzingen
Payment : 100 % Net, after conclusion of contract, before loading
We always have a large selection of surface grinders – CNC or conventional -
available. Please let us know your requirements.
