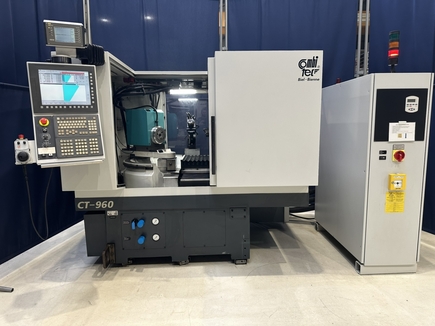

Données techniques

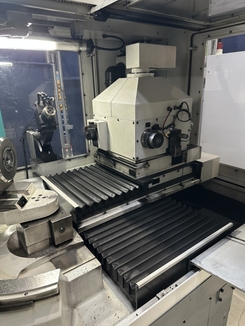

3 x internal grinding spindles
2x HV-X 100-90000/3
Housing diameter: 100 h5 mm
Spindle speed max: 90000 min/1
Nominal/max. power: 2.5/3.0 kW
Spindle nose: D10/18
Spindle cooling: Water
1x HS80c 120000/1.1
Housing diameter: 80 h5 mm
Spindle speed max: 120000 min/1
Nominal/max. power: 0.8/1.1 kW
Spindle nose D06/12
Spindle cooling: Water
1 x external grinding spindle:
MMO-100 HSK-C50/4
Diameter: 100 h5 mm
Maximum speed: 3770 min/1
Nominal/max. power: PS1/PS6 - 6.0/7.0 kW
Clamping system: HSK-50/M12
Grinding wheels: Diameter 125-200 x 2-20 mm
1 x dressing spindle
MHF-72 D40/16
Housing diameter: 72 h6 mm
Maximum speed range: 16000 rpm
Power S1/S6: 400/500 W
Spindle nose: 40 mm/8xM5 on TK 56 mm
Spindle nose: 40 mm/4xM5 on TK 32 mm
1 x measuring probe (longitudinal positioning)
Etamic C25
Abrichteinheit für das automatische Abrichten mit Hydraulisch einschwenkbarem Arm.
Präzisions Positionierung und Einrastung mittels Konischem Bolzen, geschliffen und gehärtet.
Schwenkbewegung : Hydraulisch
Schwenkgeschwindigkeit : Einstellbar
1 x Messtaster (Längspositionierung)
Etamic C25
X-Achse Fahrweg: 400 mm
Auflösung: 0.0001 mm
Vorschub: 0-10'000 mm/min
Messung: Glasmassstab Absolut
Z-Achse Fahrweg: 400 mm
Auflösung: 0.0001 mm
Vorschub: 0-10'000 mm/min
Messung: Glasmassstab Absolut
B-Achse Fahrweg: +60°..- 91°
Auflösung Winkelmessgeber: 0.0005°
Auflösung Antrieb: 0.0001°
Vorschub: 25°/Sek
Messung: Winkelmessgeber Absolut
Revolver Anzahl Position 4
Zeit beim Wechseln 5 Sek
Möglicher Spindeldurchmesser: 0 100 mm

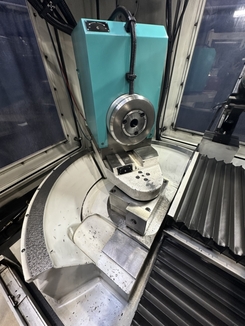

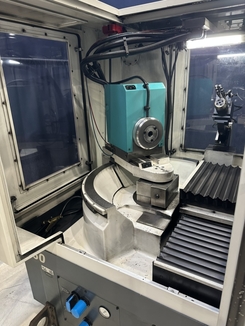

Werkstück- Spindeldrehzahl max.: 1'000 min-1
Spindelstock Leistung max.: 1.8 kW
960-41 Spindelnase: A2.4/MK5
Ausrüstung Anschnitterkennung
Anschnitterkennung und Prozessoptimierung
zur Optimierung des Schleif- und Abrichtprozesses und zur Verkürzung des Luftschleifens.
Signal über Körperschallsensor auf dem Werkstückspindelstock aufgebaut, bestehend aus:
-1x AE-Auswertsystem mit Display AE4100
-1x Kabel
-1x Software und Anbauaufwand inkl. Material
Sensor und Empfänger für Abrichtspindel
- 1x Ringsensor
- 1x Ringempfänger
Sensor und Empfänger für Spindelnase A2.4/MK5

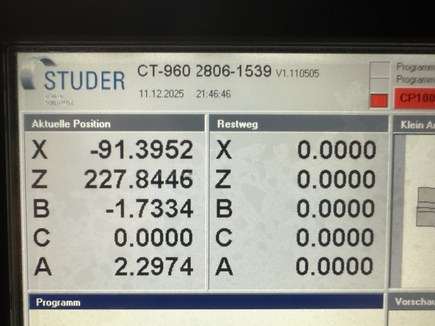

Elektroschrank mit CNC-Steuerung FANUC 320i A
und Bedienungskonsole mit Bildschirm 15" Color LCD TFT 1024 x 768 Bedienpanel 55 Tasten und LEDs
PC Tastatur QWERTY Intel Pentium III 866 MHz Windows XP Professionnal
Combitec HMI für FANUC 320i A
Standard Programmiersprache nach DIN/ISO Werkstattorientierte Schleifzyklen (WOP)
Mobiles Handrad mit Wahlschalter 0.001, 0.01, 0.1 mm und Achsenwahlschalter
Vorschub Korrektur über Raster-Potentiometer 0-100 % Spindelgeschwindigkeits-Korrektur über Raster-Potentiometer 50-125 % RJ-45 Ethernet mit TCP/IP
Software und Zubehör für das Radius und Konus schleifen mit PC Simulation und CNC-Bahnkontur schleifen
Vollautomatisches Schleifen eines Radius G71 und/oder eines Konus G72 ab einem bestimmten Winkel auf einen zu definierenden Winkel mit zusätzlichem Oszillieren der
Z-Achse oder der zusätzlichen Oszillationseinheit (Option). Der Kontaktpunkt der Schleifscheibe wird in X und Z automatisch kompensiert. Es gibt keine Begrenzung
in der Anzahl Radien/Konen oder der Grösse der Radien die am gleichen Teil miteinander zu einer Form ausgeführt werden. Simulationsprogramm für alle Schleifzyklen und W2K und XP. Simulation- und Kollisionsermittlung
mit graphischer Darstellung. Eingabe der Zeichnung des Werkstücks oder DXF-Datei Import und automatische Übernahme der Geometrieübernahme in den Schleifzyklus. Assistent zum Erstellen der Schleifzyklen mit Symbolauswahl per Mausklick. Werkzeug-Tabelle mit Graphischer Darstellung des Werkzeuges. Software-Erweiterung zum Bahnkontur-Schleifen mit G89 durch Unterprogramm. Die Kontur wird im Unterprogramm für das Formschleifen durch ISO-Code automatisch generiert. DXF Import für Fertigteil, Rohteil und CNC-Kontour für Zyklus G89. Das Abrichten ist nicht verfügbar. Datei Verwaltung mit Schleifprogramm-Übertragung vom Personalcomupter zur Steuerung und umgekehrt über serielle Schnittstelle RS-232. Dialogsprache deutsch, französisch, englisch und italienisch.
Software Erweiterung zum Bahnkontur Schleifen mit G89 durch Unterprogramm. Die Kontur kann im Unterprogramm für das Formschleifen durch ISO-Code definiert werden.
27-7517
CAD-Programm 'vector XT', Deutsch
Zum selbständigen Zeichnen von 2D Werkstücke und Abricht- oder Schleifprofile. Speichern im DXF- Dateiformat. Für das Importieren in SimCT Software.
Brandschutzanlage
Feuerlöschanlage, bestehend aus:
- Überwachungseinheit mit zusätzlicher Handauslösung
- Thermomelder 70°C, Optischer Flammenmelder
- Druckentlastungsklappe
- CO2-Löschanlage mit Stahlflasche 8 Kg
