Technische Details
x-Weg: 400 mm
y-Weg: 250 mm
Werkstückhöhe: 485 mm
Steuerung: ELESTA CNC 314
Gesamtleistungsbedarf: 10 kW
Maschinengewicht ca: 4000 kg
Raumbedarf ca: m
H A U S E R (Schweiz)

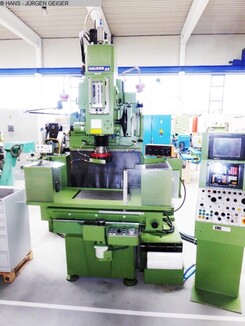

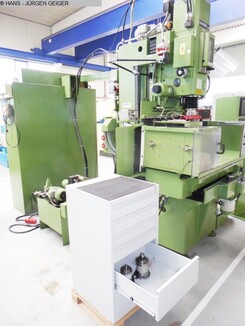

CNC gesteuerte Koordinaten - Schleifmaschine
Type S 3 – CNC 314
Baujahr 1987 / teilüberholt in 1998 # S 3 - 0463
_____________________________________________________________________
Tischgröße ca. 600 x 380 mm
Tischbelastung ca. 300 kg
Tischverfahrweg längs max. (X) 400 mm
Tischverfahrweg quer max. (Y) 250 mm
Senkrechverstellung des Schleifschlittens max. (W) 450 mm
Schleifspindelhub max. (Z) 120 mm
Schleifkopf Hub hydr. 15 - 7.500 mm/Min.
EinbauhöheTisch/Schleifspindel min./max. -75-/+485 mm
Ausladung Schleifspindel 350 mm
Komischschleifen max. 16 °
Schleif-Ø Bohrung max. ca. 230 mm
18 Spindeldrehzahlen je nach Spindelmotor
stfl. regelbar 4.500-80.000 U/Min.
Planetendrehzahl (C) stfl. regelbar 5-250 U/Min.
U-Achse, radiale Zustellung 6 mm
Gesamtantrieb ca. 10 kW - 380 V – 50 Hz
Maschinengewicht ca. 4.000 kg
Zubehör / Sonderausstattung:
• CNC Bahnsteuerung Type CNC 314 (ELESTA –POSELESTA II) mit Bildschirm,
für 4 Achsen (=XYC+ U-Achse), mit Interpolation in 2 ½ Dimensionen (XYC.
Die U-Achse ist Zustellachse u.nicht interpolationsfähig. Teach-In
Programmierung direkt an der Maschine,mit div. Unterprogramme, sowie mit
manuellem Verfahren der Achsen am Steuerpult oder mit elektronischem
Handsteuergerät. Sep. Digitalanzeige für die Z - Achse
• U-Achse als manuelle und gesteuerte Zustell-Achse radial, am Schleifkopf,
mit digitaler Anzeige der Zustellgröße,
• 2 Schleifmotoren # 5674 u.3980 bis zu einer Spindeldrehzahl von
80.000 U/Min.,
• Aufgebautes Akustisches Schleifkontakt-Anzeigegerät KSV 5
• HI-Cut Einrichtung (Öl-Kühlung) und automatische Brandschutzanlage

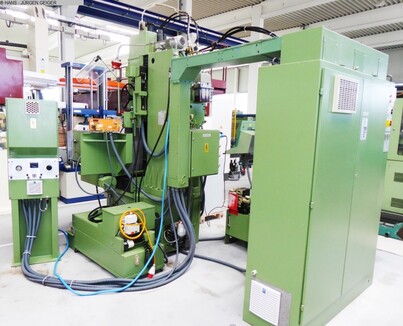

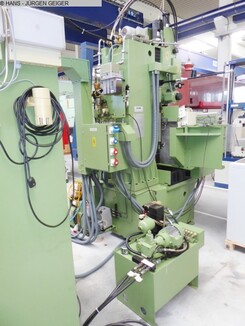

• Separat stehende Kühlmittelanlage mit Bandfilter, separat stehende
Hydraulik und Schaltschrank, Zentralschmierung, diverse Spannzangen,
Bedienwerkzeuge, etc.
Leider momentan kein weiteres Zubehör vorhanden.
Zustand : gut bis sehr gut / in Kürze vorführbereit unter Strom,
Lieferung : ab Lager hier – wie besichtigt
Zahlung : rein netto - nach Rechnungserhalt
